汽車金屬閃光效果漆原理

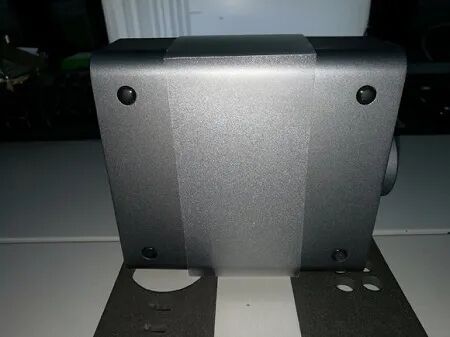

金屬閃光色涂層能提供一個(gè)隨角異色的漂亮外觀。
當(dāng)觀察角度接近垂直時(shí)顏色淺，而當(dāng)觀察角度變大時(shí)顏色變深，這種現(xiàn)象被稱為隨角異色效應(yīng)，也稱為顏色變化、顏色跳躍或閃光。
提高隨角異色效應(yīng)可從下面四個(gè)角度入手：
片狀鋁粉顏料間涂料基體的光散射??；
表面光滑平整；
片狀鋁粉與基材表面平行的定向排列；
片狀鋁粉的邊角光散射小，其他底色漆涂層的特殊效果是添加了干涉顏料，如珠光顏料等。
減少涂層基料的光散射，要求在不添加效應(yīng)顏料的情況下通過(guò)顏料選型和分散，制成透明涂層。汽車金屬閃光涂層所用的納米彩色顏料漿是由傳統(tǒng)的彩色顏料液與專用分散劑一起在研磨機(jī)中用非常小的磨珠制成的。然后，磨好的漿料用作制備透明度高及與金屬閃光色匹配的調(diào)色漿。
雖然數(shù)十年來(lái)在日常生產(chǎn)中已經(jīng)實(shí)現(xiàn)了鋁片與基材良好的平行定向排列，但并未完全弄清楚是哪些機(jī)理導(dǎo)致了這種好的閃光現(xiàn)象。
一般認(rèn)為涂裝后涂層收縮 是一個(gè)重要因素。然而在溶劑揮發(fā)過(guò)程中，收縮伴隨著涂層黏度的升高，特別是在靠近表面部位，形成了黏度梯度。這種黏度梯度使得片狀鋁粉的上邊緣先于下邊緣被固定，從而在涂層收縮時(shí)使鋁片實(shí)現(xiàn)理想平行排列。通常低固體分涂料可以得到較好的平行排列，有幾種理論解釋了片狀鋁粉的定向排列。
一種假設(shè)是當(dāng)噴霧液滴噴出時(shí)，撞擊到基材表面，溶劑揮發(fā)使涂層收縮，由此產(chǎn)生的流動(dòng)力驅(qū)使鋁粉定向排列。該假設(shè)認(rèn)為，噴霧液滴必須穿透濕膜表面并撞擊到基材。當(dāng)高固體分清漆涂層進(jìn)入烘房時(shí)，黏度迅速下降引起流動(dòng)，會(huì)在一定程度上破壞定向排列，這些以及其他因素會(huì)影響定向排列。霧化、空氣流動(dòng)、溶劑揮發(fā)速率及噴涂時(shí)槍口和基板的距離等參數(shù)的改變都會(huì)影響片狀顏料的排列，靜電噴涂會(huì)大大提高上漆率，然而使用靜電噴涂很難獲得良好的表面平整度和金屬顏料的定向排列，有人認(rèn)為可能是有一些金屬片平行于靜電場(chǎng)電力線，而該電力線垂直于基材表面。
溶劑型底色漆的樹脂通常是熱固性丙烯酸樹脂、聚酯樹脂或兩者的混合物，它們都可以與MF樹脂（氨基樹脂）交聯(lián)。
聚氨酯改性的羥基聚酯也可用于底色漆，底色漆的固體分NVW范圍為35%~40%。
水性底色漆通常由水稀釋性丙烯酸酯、水稀釋性聚酯/PU和丙烯酸乳膠與MF交聯(lián)劑組成，丙烯酸乳膠和丙烯酸/聚氨酯分散體（PUD）也廣泛用于水性底色漆涂料配方中，例如，由丙烯酸/PUD和MF樹脂組成的底色漆配方。
水分散的羧甲基醋酸丁酸纖維素（CAB）已被證明可以縮短指觸干時(shí)間，改善金屬顏料的定向排列，因粘度快速上升而較少流掛，以及改善水性底色漆的流平性。
改進(jìn)型CAB也應(yīng)用于現(xiàn)代溶劑型底色漆和罩光清漆，以改善流變性和外觀。也可以通過(guò)使用黏土和特殊設(shè)計(jì)的共聚物，來(lái)控制改善底色漆的剪切變稀行為。
一種MMA、BA、乙二醇二甲基丙烯酸酯和丙烯酰胺高度交聯(lián)的共聚物可分散在水中，用作水性底色漆涂料的添加劑。這種丙烯酸分散體可使片鋁粉很好地定向排列，并最大限度地減少溶劑型罩光清漆中的溶劑滲入，提高涂層均勻性。
水性底色漆一般在噴涂罩光清漆之前需要一個(gè)干燥過(guò)程，以使大部分的水和一部分溶劑逸出，這就增加了水性涂料涂裝時(shí)的VOC排放。這一過(guò)程需仔細(xì)控制，如果太多水保留在膜層中就會(huì)在罩光清漆烘烤時(shí)逸出，導(dǎo)致涂層出現(xiàn)爆孔。
底色漆通常要用旋杯噴霧器噴涂?jī)傻溃苑乐沟咨嵩趪娡空止馇迤岷笠黄鸷婵緯r(shí)涂層出現(xiàn)爆孔以及改善外觀，與溶劑型底色漆相比，應(yīng)用水性底色漆時(shí)的最大問(wèn)題是爆孔。通?？梢酝ㄟ^(guò)噴約10μm黑色底色漆和約15~20μm白色底色漆來(lái)遮蔽。其他顏色介于這兩個(gè)極端顏色之間，水性金屬底色漆的固含量NVV 20%~25%，較低，有利于片狀鋁粉的定向排列，不透明底色漆的固含量可以提高到25%~35%。
水性底色漆應(yīng)該能在相對(duì)濕度60%左右的環(huán)境中使用。
